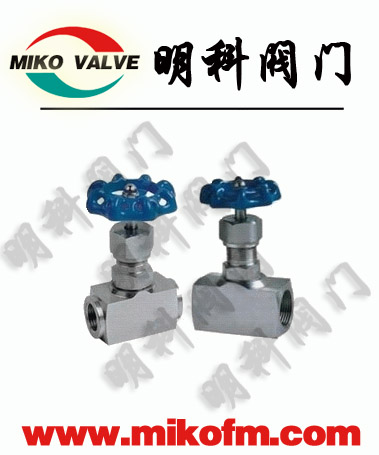

一、J13W不銹鋼內螺紋截止閥概述：
J13W不銹鋼內螺紋截止閥的編制：明科內螺紋截止閥科分為,J11W不銹鋼內螺紋截止閥，J13W針型閥，J23W不銹鋼針形閥，J24W不銹鋼針型閥
不銹鋼內螺紋截止閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名
二、J13W不銹鋼內螺紋截止閥主要零部件材料
|
零件名稱 |
閥桿、閥蓋 |
閥桿、閥瓣 |
填料 |
|
J11W-16P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四乙氟乙稀、柔性石墨 |
|
J11W-160、J13W-40 |
優質碳鋼 |
優質碳鋼 |
三、J13W不銹鋼內螺紋截止閥主要性能規范
|
型號 |
公稱壓力 |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度 |
適用介質 |
||
|
殼體 |
密封(液) |
密封(氣) |
|||||
|
J11W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
J11W40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J11W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J11W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
四、J13W不銹鋼內螺紋截止閥主要外型及連接尺寸
|
公稱直徑DN(mm) |
管螺紋 |
尺寸 |
重量(Kg) |
||||
|
Do |
L |
H |
H1 |
d |
|||
|
6 |
1/4 |
60 |
55 |
90 |
100 |
4 |
0.63 |
|
10 |
3/8 |
60 |
60 |
92 |
102 |
5 |
0.65 |
|
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
|
20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
|
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
|
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
|
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
J13W不銹鋼內螺紋截止閥訂貨須知：
一、①J13W不銹鋼內螺紋截止閥產品名稱與型號②J13W不銹鋼內螺紋截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定J13W不銹鋼內螺紋截止閥型號，請按J13W不銹鋼內螺紋截止閥型號直接向我們明科銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們明科的閥門專家為您審核把關。
